- Phạm vi dự án: Theo chiều dài tuyến khoảng 2,16km, từ điểm đầu: Km0+000, kết nối với đường Nguyễn Văn Linh tại khu vực giao với đường dẫn cầu Tân Thuận 2, phường Tân Thuận đến điểm cuối: Km2+160, kết nối với đường Nguyễn Cơ Thạch tại nút giao thông đường R4, phường An Khánh.

- Tốc độ thiết kế đường: 60km/h Km/h.

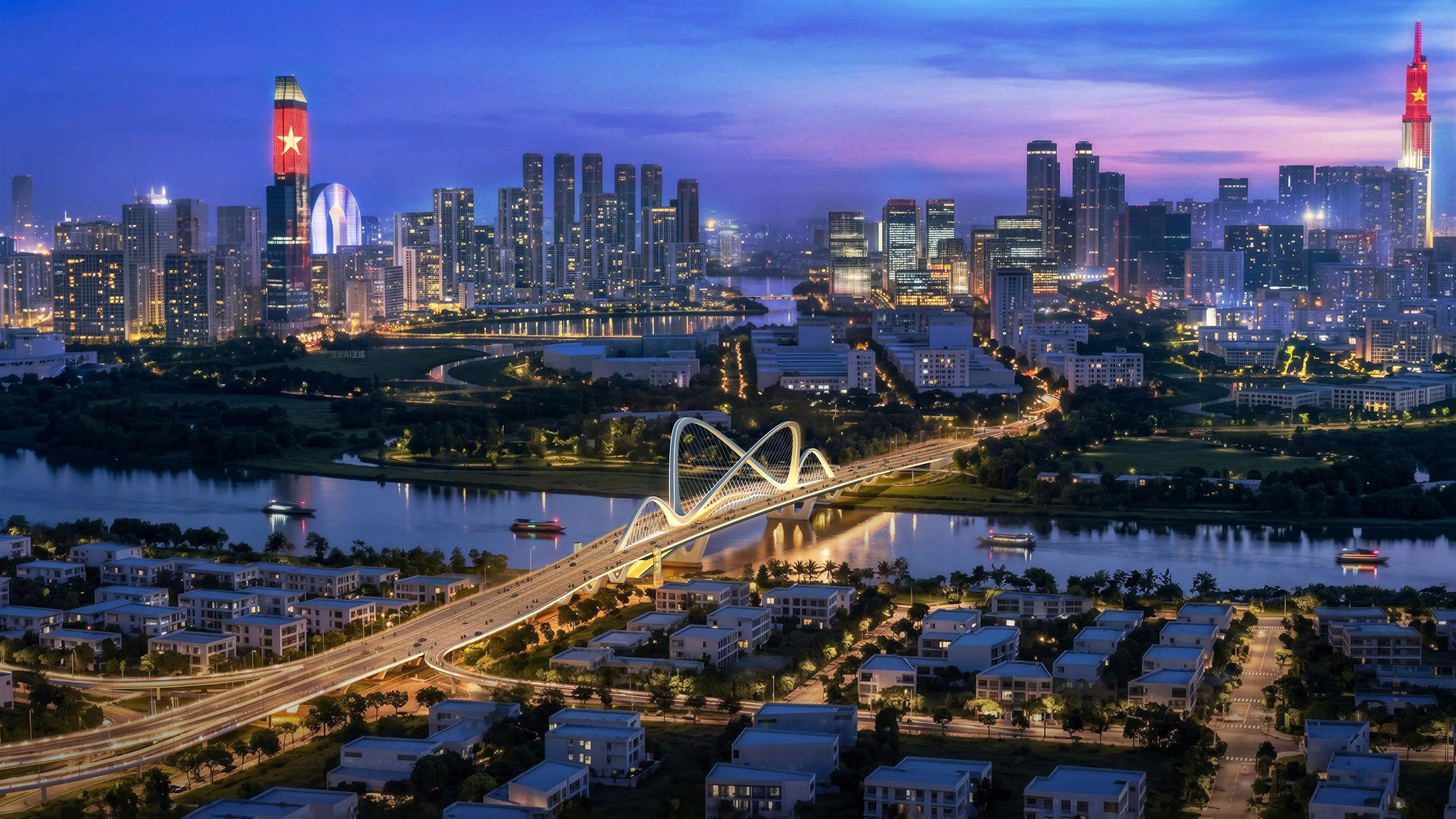

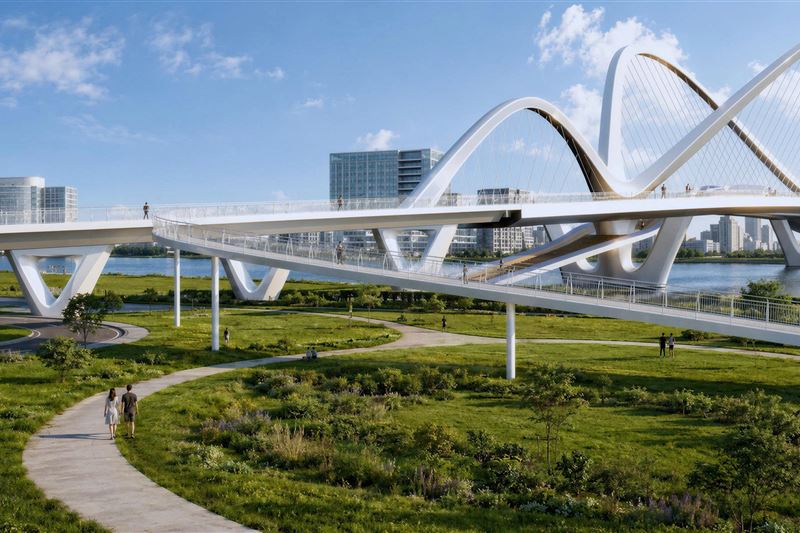

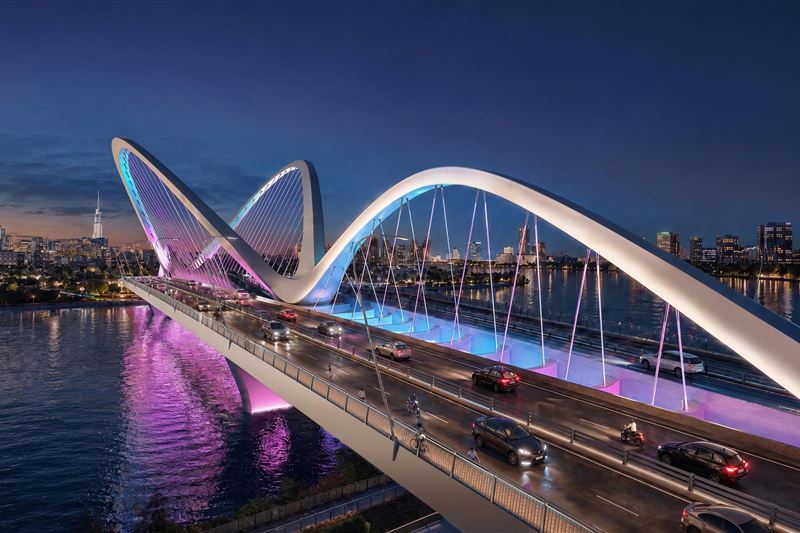

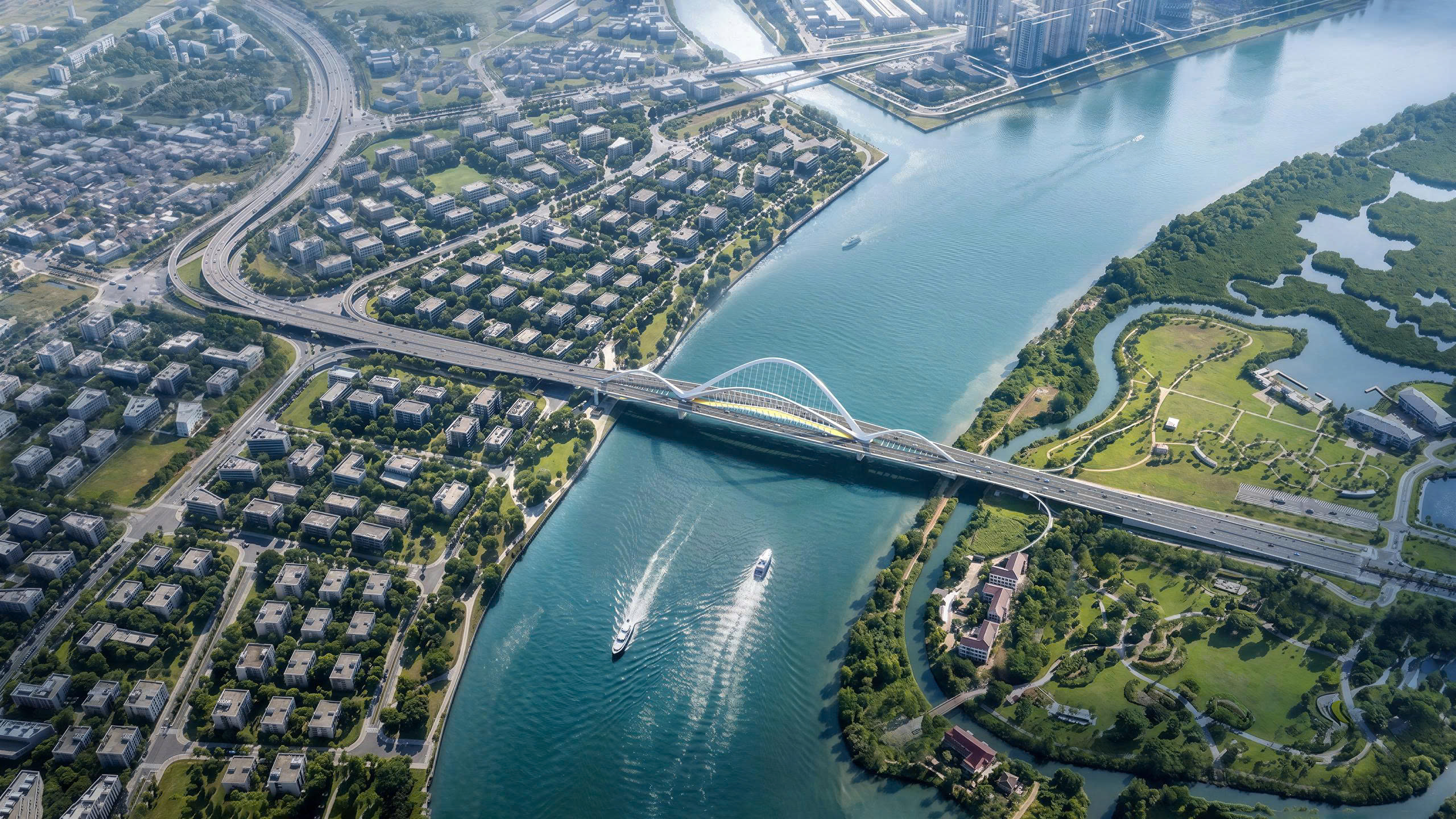

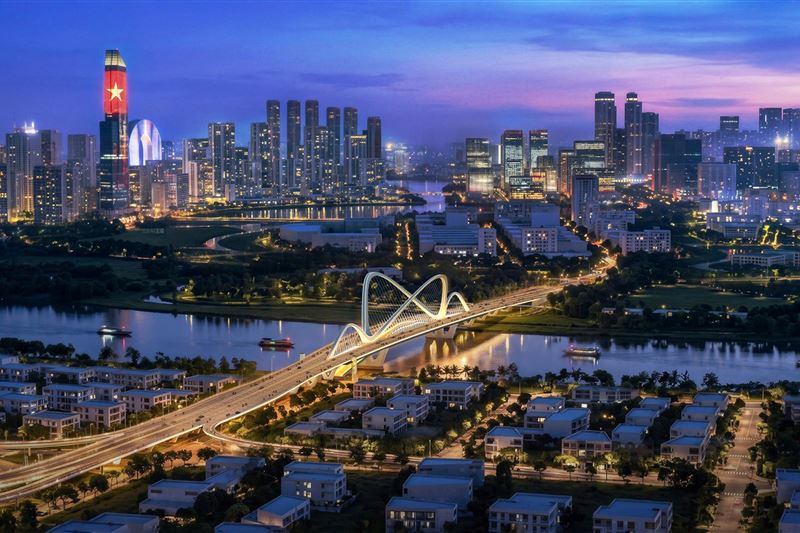

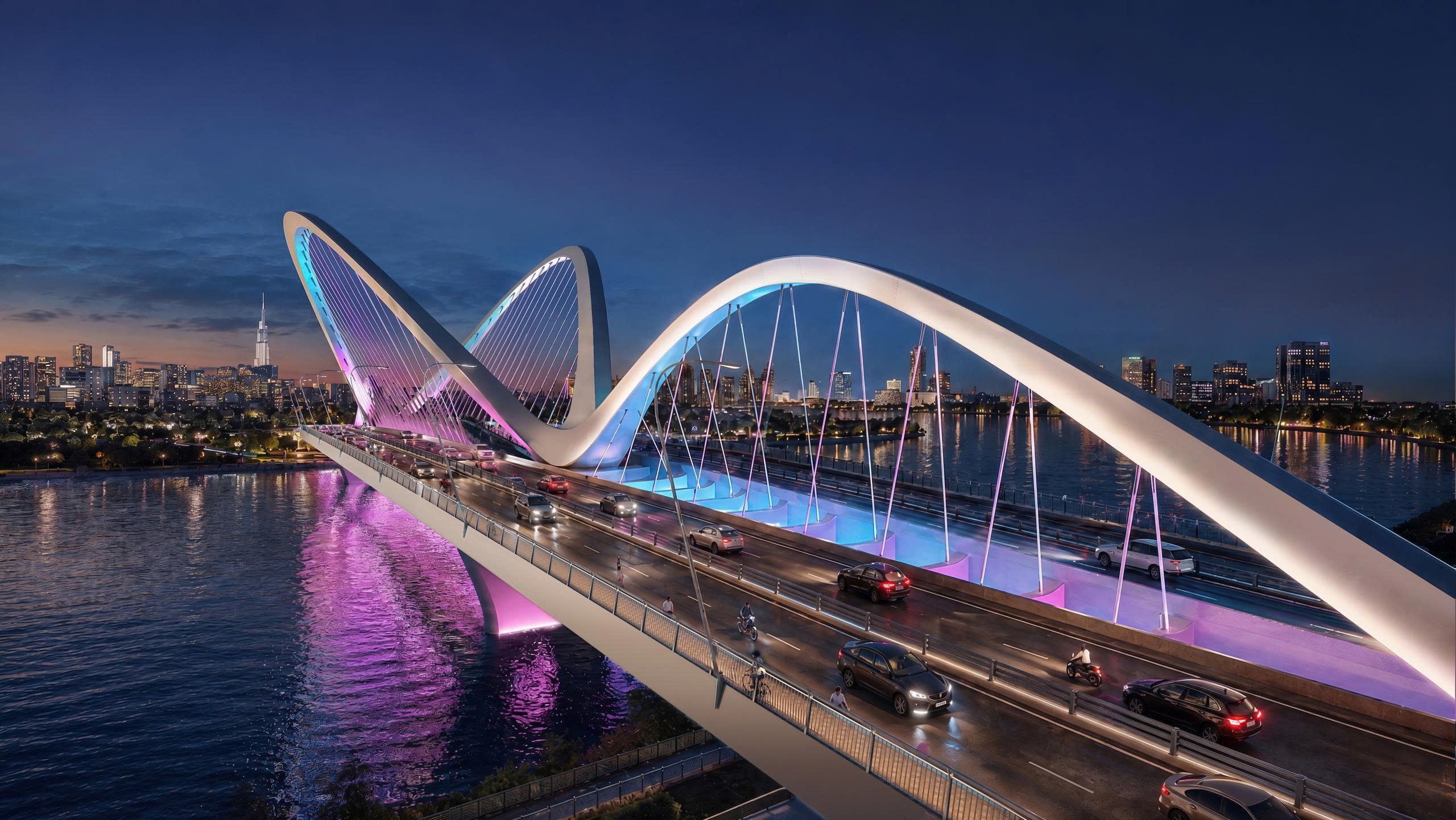

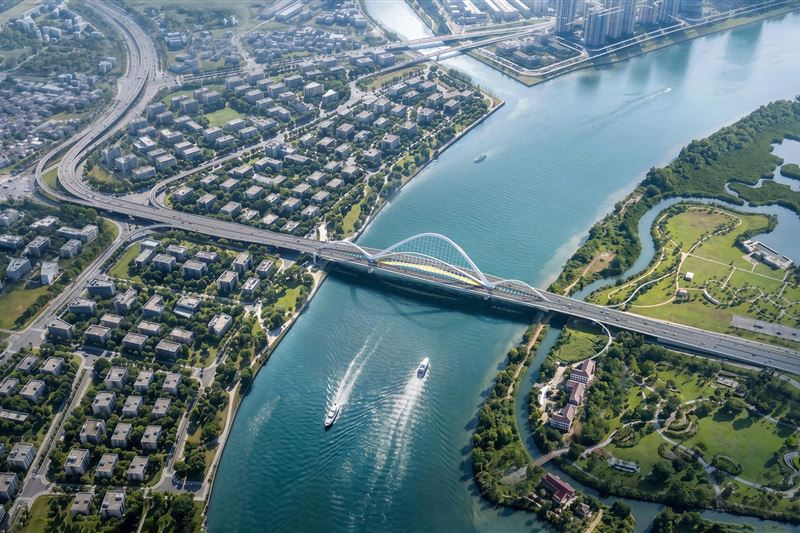

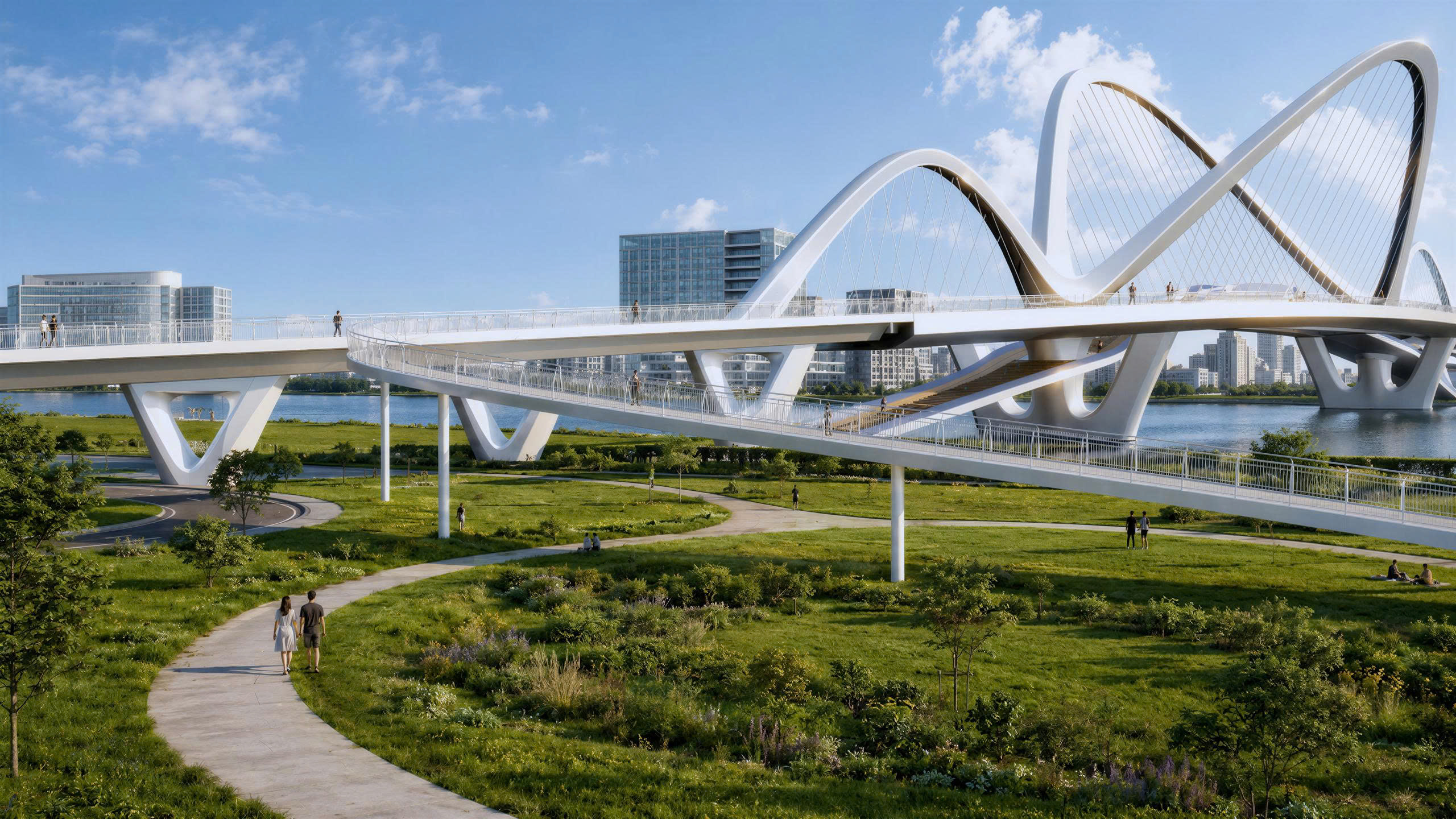

- Cầu Thủ Thiêm 4:

• Kết cấu phần trên

1. Kết cấu nhịp cầu chính là kết cấu cầu vòm hai mặt phẳng dây xiên. Sơ đồ cầu chính (85+180+85 (m). Dầm nhịp chính có mặt cắt ngang dạng hình hộp 3 vách ngăn (1 vách đứng và 2 vách xiên), chiều cao dầm h = 3,0m.

2. Dốc ngang mặt cầy 2% về mỗi bên.

• Kết cấu phần dưới:

1. Mố cầu: Dạng chữ U bằng BTCT đổ tại chỗ đặt trên nền móng cọc khoan nhồi đường kính D1,5m.

2. Trụ cầu dẫn: Trụ thân cột bằng BTCT đặt trên nền móng cọc khoan nhồi đường kính D1,5m.

3. Trụ chính: Bằng BTCT liên kết ngàm cứng với vòm và. Trụ đặt trên nền móng cọc khoan nhồi đường kính D2,0m



- Công trình giao thông cấp I.
