Đơn nguyên II cầu Liêm Chính

Công trình giao thông cấp II:

Phạm vi gói thầu:

Làm mới tuyến đường dẫn và cầu vượt sông Châu Giang chiều dài khoảng 714m: xây dựng đơn nguyên II cầu Liêm Chính với quy mô, kết cấu đảm bảo đồng bộ, khớp nối với đơn nguyên I cầu Liêm Chính đã được xây dựng, vị trí đối xứng với đơn nguyên 1 qua tim tuyến đường 68m.

Quy mô:  Xây dựng đơn nguyên II cầu Liêm Chính và các công trình hạ tầng kỹ thuật đồng bộ nằm cách nhau 12m so với đơn nguyên I (đã xây dựng hoàn thiện xong) gồm:

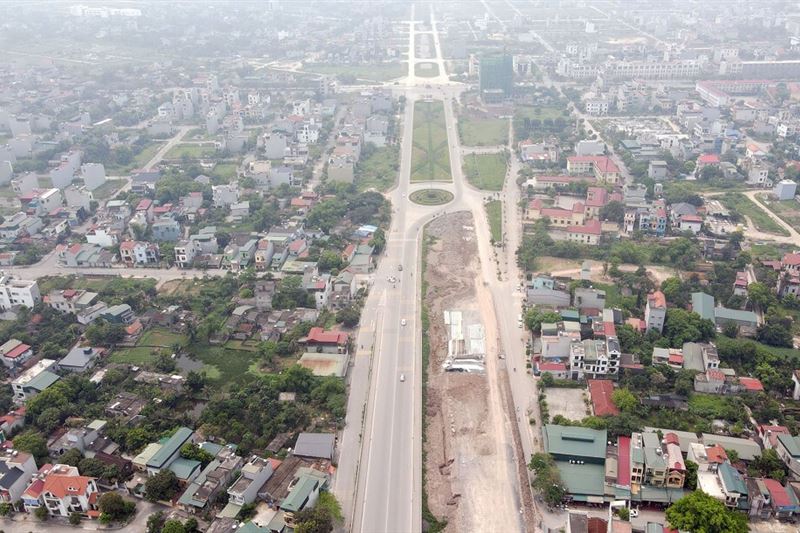

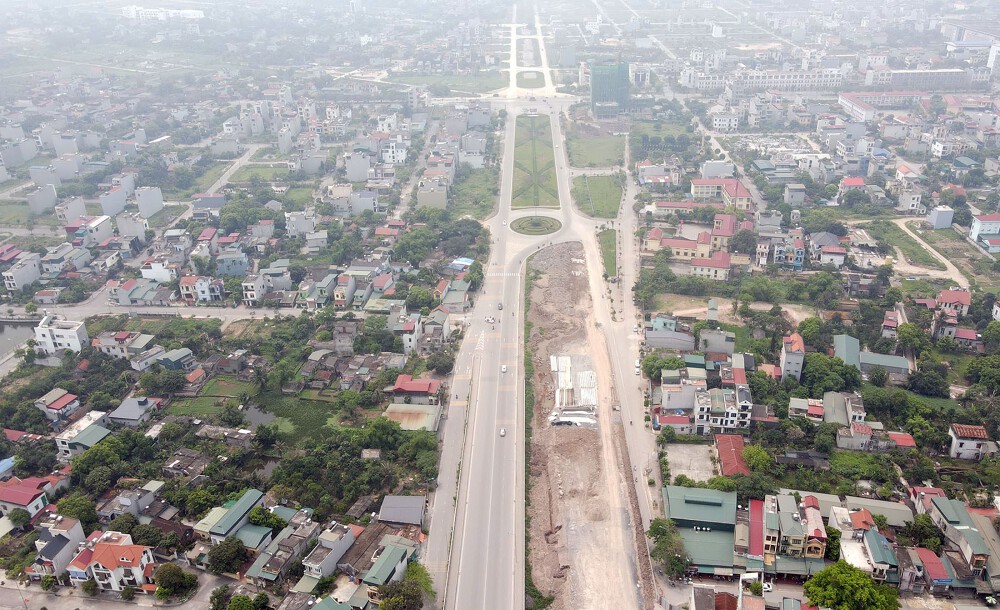

(i) Tuyến chính (Đường hai đầu cầu):

        - Phạm vi từ Km0 (đảo xuyến phía Nam cầu Liêm Chính) đến Km0+323,5 (đuôi mố M1) và đoạn Km0+518,1 (đuôi mố M6) đến Km0+714,83 (đảo xuyến phía Bắc cầu Liêm Chính). Tuyến thiết kế theo quy mô đường cấp III (Tiêu chuẩn TCVN 4054-2005), tốc độ thiết kế Vtk = 80Km/h, cấp đường đô thị (Đường chính đô thị, theo QCVN 07-4:2016/BXD). Tổng chiều dài đường hai đầu cầu L= 520,23m.

(ii) Đường gom:

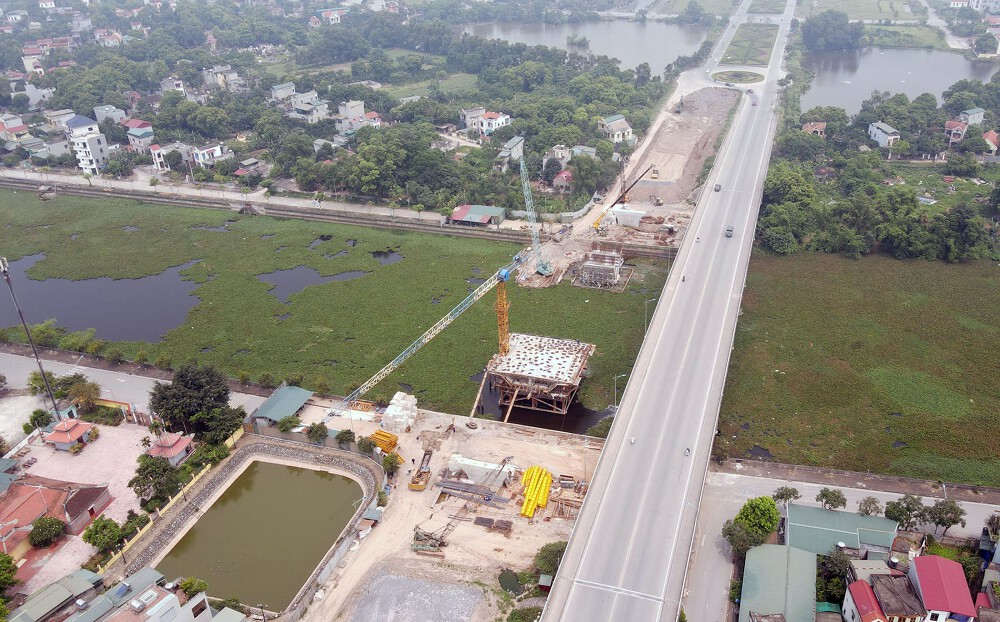

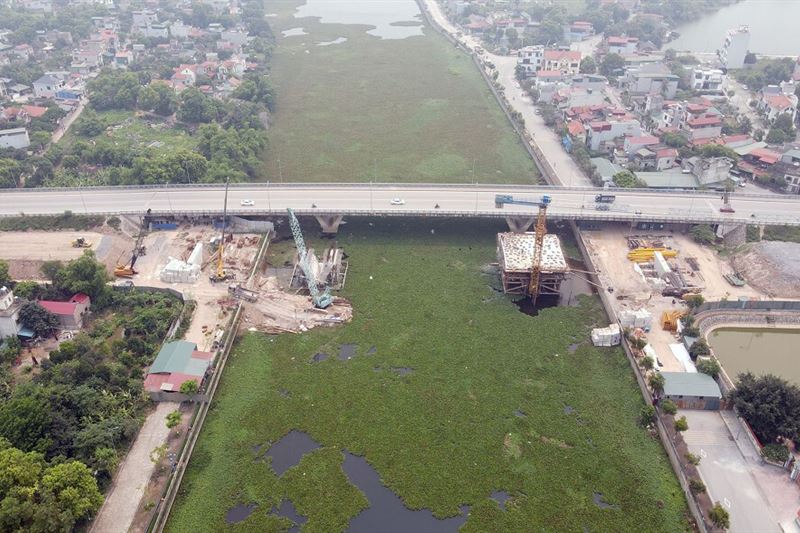

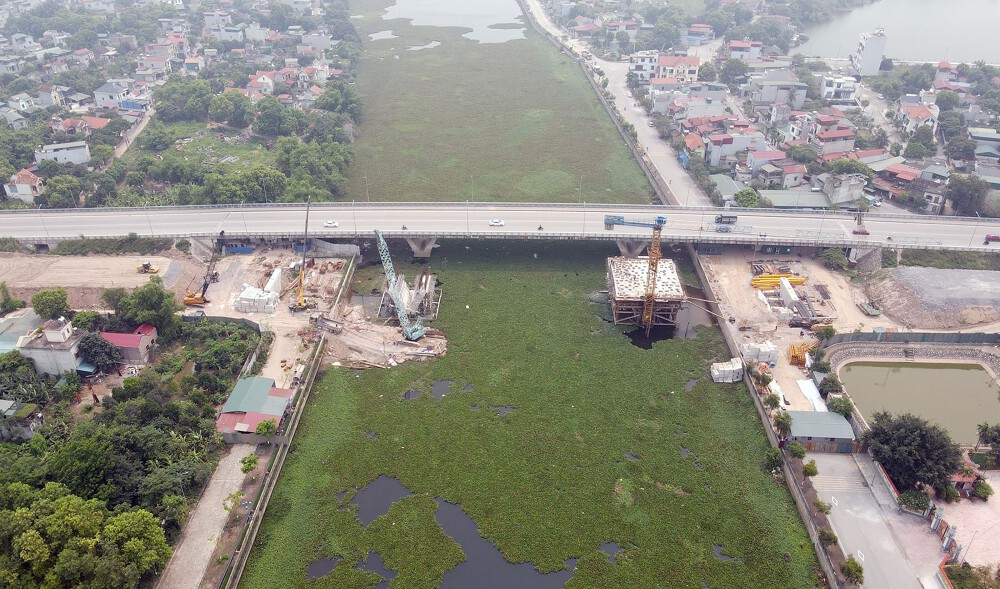

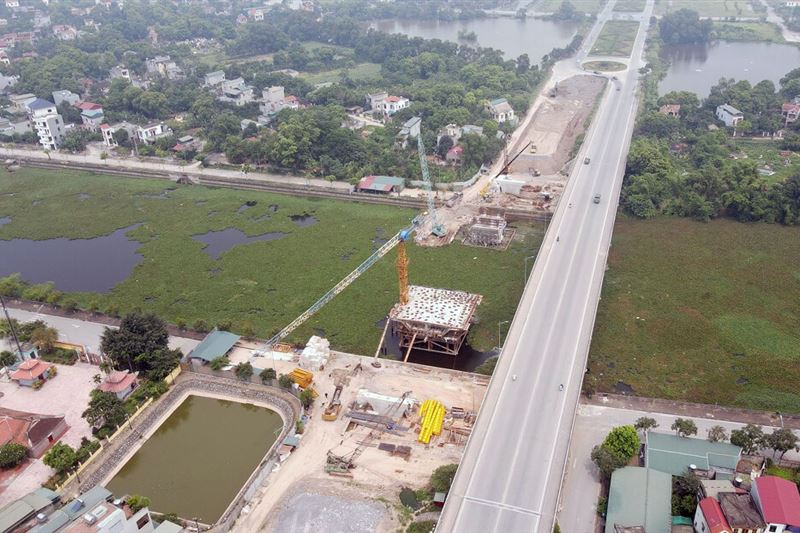

(iii) Xây dựng đơn nguyên II cầu Liêm Chính vượt sông Châu Giang:

- Cầu thiết kế với sơ đồ 5 nhịp: 25m+37,5m+63m+37,5m+25m. Chiều dài toàn cầu tính đến đuôi mố L=194,6m. Mặt cắt ngang cầu: 0,5+2,25+15+2,25+0,5=20,5m (gờ chắn lan can + vỉa hè + mặt xe chạy + vỉa hè + gờ chắn lan can).

- Kết cấu nhịp cầu chính: Dầm hộp BTCT dự ứng lực thi công bằng phương pháp đúc hẫng cân bằng.

- Kết cấu nhịp dẫn: Dầm hộp BTCT dự ứng lực thi công bằng phương pháp đúc tại chỗ.

- Mố dạng chữ U bằng BTCT; Trụ biên dạng thân đặc bằng BTCT; Thân trụ giữa bằng BTCT dạng chữ V tạo mỹ quan,. Móng đặt trên hệ cọc khoan nhồi bằng BTCT , đường kính D=l,5m.

(iiii) Điện chiếu sáng, cảnh quan:

- Lắp đặt hệ thống điện chiếu sáng trên cầu, đường dẫn và chiếu sáng cảnh quan
